Заправка картриджей современных принтеров

Порядок заправки цветных картриджей LEXMARK


Многоцветные СК отличаются от одноцветных наличием нескольких емкостей для чернил, каждой из которых соответствует свой цвет чернил. Перепутать соответствие цвета чернил и отсека достаточно трудно — пористый материал внутри отсека обычно хорошо прокрашен соответствующими чернилами.

1. Ножом аккуратно отделяют верхнюю крышку картриджа, под которой находятся заправочные отверстия картриджа. Под крышкой будут видны отсеки, каждый из которых соответствует своему цвету чернил.

2. Вставляют иглу заправленного чернилами шприца в соответствующий отсек картриджа и прокалывают пористый материал на глубину 10...15 мм.

3. Легким нажатием на поршень шприца медленно инжектируют чернила внутрь пористого материала. Повторяют заправку чернил для каждого отсека картриджа.

4. После заправки чернил с помощью скотча приклеивают верхнюю крышку картриджа.

5. Устанавливают картридж в принтер и проверяют качество печати в соответствии с его инструкцией по эксплуатации.

6. При неудовлетворительном качестве печати снимают картридж из принтера и влажной салфеткой протирают его сопла от остатков засохших чернил. Если это не помогло, для прочистки сопел применяют различные растворы-реаниматоры, например, фирмы “Ортек” (см. разд. “Восстановление высохших печатающих головок”).

Монохромные картриджи CANON BC-01,BC-02

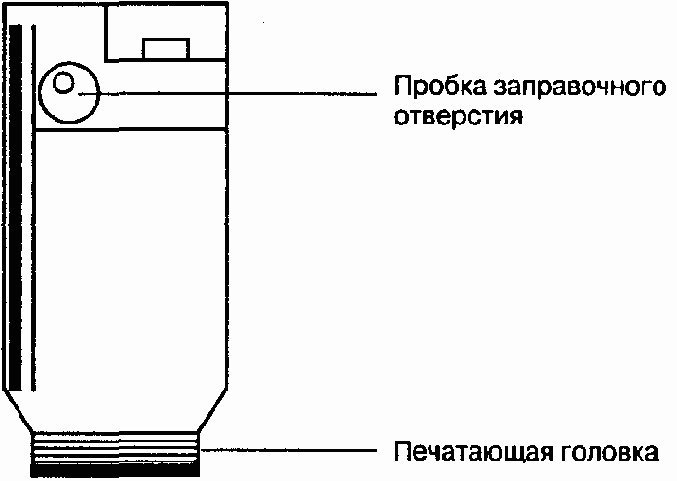

Рис. 1

Эти картриджи используются в следующих моделях струйных принтеров:



- Canon BJ 5/10/20/200/210/230;

- Canon BJC 210/240;

- Epson Stylus 300;

- Apple SW II/1200/Color 1500; — Lexmark 4070.

Печатающая головка у картриджей совмещена с емкостью для чернил, поэтому в случае неудачной заправки принтер не будет поврежден. Внешний вид картриджа показан на рис. 1. Заправочное отверстие для чернил закрыто пластмассовой пробкой с вентиляционным отверстием. Чернила удерживаются в резервуаре за счет пористой губки, которой он заполнен. Для заправки картриджа необходимо иметь:

  • шило;
  • цветные чернила;
  • шприц;
  • впитывающую салфетку;
  • скотч или липкую ленту.

Для заправки картриджа действуют в следующей последовательности:


1. Для того чтобы во время заправки не повредить печатающую головку картриджа, на нее устанавливают прокладку из салфетки и фиксируют ее скотчем.

2. С помощью скальпеля извлекают пластмассовую пробку из заправочного отверстия картриджа.

3. Наполняют шприц чернилами. Вместимость картриджа 27 мл.

4. Размещают картридж на салфетке из впитывающего материала заправочным отверстием вверх.

5. Вводят иглу шприца в расширенное вентиляционное отверстие до центра картриджа. Медленно, чтобы успевала впитывать губка, вводят чернила внутрь картриджа до их появления в заправочном отверстии.

6. Удаляют оставшиеся после заправки чернила из шприца обратно в чернильницу.

7. После заправки картриджа снимают с его печатающей головки защитную прокладку и устанавливают его вертикально на впитывающую салфетку печатающей головкой вниз на 5... 10 мин, пока чернила из нее не перестанут сочиться. Для проверки готовности картриджа промокают печатающую головку впитывающей салфеткой, и, если после этого она через 1...2 мин остается сухой, картридж готов к установке на принтер.

8. Картридж устанавливают в принтер и для контроля качества печати распечатывают на нем пробную страницу. Можно воспользоваться менее экономичным вариантом — режимом “цикл очистки” согласно руководству на принтер. Повторяют печать пробной страницы или “цикл очистки” несколько раз, до получения приемлемого качества печати.

Монохромные картриджи CANON BX-2/BX-3

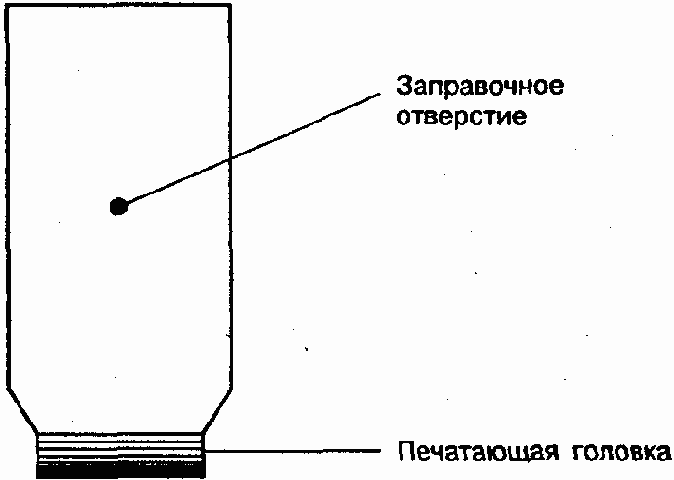

Рис. 2

Картридж Canon BX-2 используется в струйных принтерах Canon ВЗ10/320/340/360, a Canon ВХ-3 — в струйных принтерах Canon B100/B110/B450/B550/MultiPASS-10. В картридже печатающая головка совмещена с резервуаром, поэтому в случае неудачной заправки принтер не будет поврежден. Внешний вид картриджей показан на рис. 2. Чернила в резервуаре картриджа удерживаются за счет пористой губки. Заправочное отверстие для чернил находится на гладкой стороне картриджа и закрыто металлическим шариком (отмечено на рис. 2). Для заправки картриджа необходимо иметь:

  • шило;




  • чернила;


  • шприц;


  • впитывающую салфетку;


  • скотч или липкую ленту.


Для заправки картриджа действуют в следующей последовательности:

1. С помощью шила проталкивают металлический шарик внутрь картриджа.

2. Наполняют шприц чернилами (вместимость нового картриджа Canon BX-2 — 27 мл, Canon ВХ-3 — 35 мл).

3. Размещают картридж на салфетке из впитывающего материала заправочным отверстием вверх.

4. Вводят иглу шприца в расширенное вентиляционное отверстие до центра картриджа. Медленно, чтобы успевала впитывать губка, вводят чернила внутрь картриджа до их появления в заправочном отверстии. Удаляют оставшиеся после заправки чернила из шприца обратно в чернильницу.

5. После заправки картриджа заклеивают заправочное отверстие клейкой лентой или скотчем так, чтобы внутрь не проникал воздух. После этого устанавливают его вертикально на впитывающую салфетку печатающей головкой вниз на 5...10 мин, пока чернила не перестанут сочиться из сопел. Для проверки готовности картриджа промокают печатающую головку впитывающей салфеткой, и, если после этого она через 1...2 минуты остается сухой, картридж готов к установке на принтер.

6. Картридж устанавливают в принтер и для контроля качества печати распечатывают на нем пробную страницу. Можно воспользоваться менее экономичным вариантом — режимом “цикл очистки” согласно руководству на принтер. Повторяют печать пробной страницы или “цикл очистки” несколько раз, до получения приемлемого качества печати.

Монохромный картридж CANON BC-20

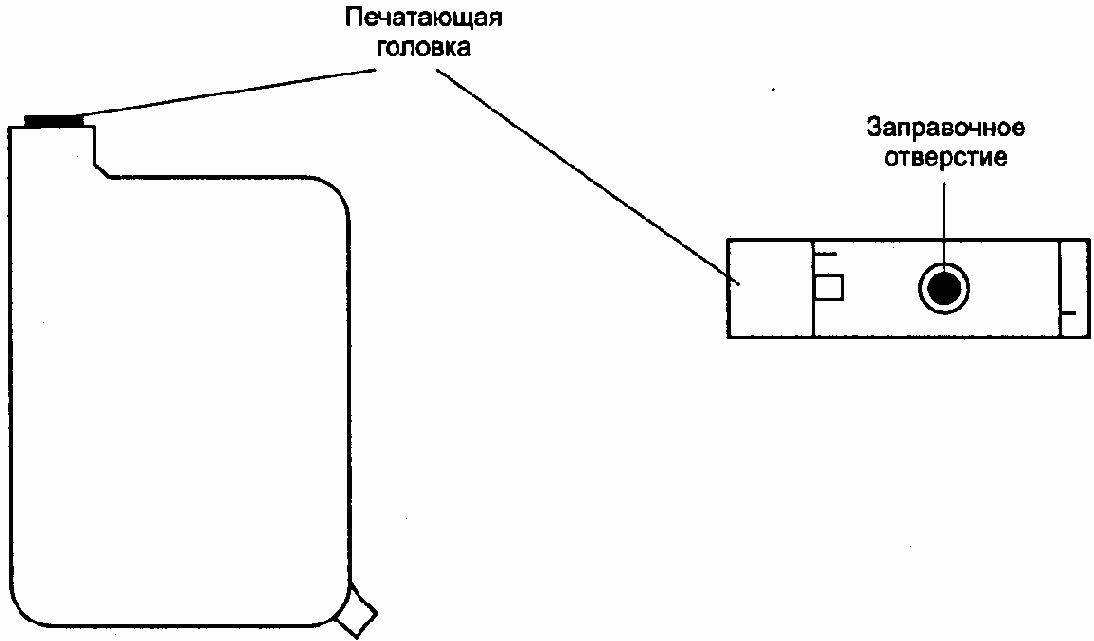

Рис. 3

Картридж используется в струйных принтерах Canon BJC 4x00/4550/5500, MultiPASS C20/C30/C50, Apple SW 2400/2500. В картридже печатающая головка совмещена с резервуаром для чернил, поэтому в случае неудачной заправки (некачественные чернила и т. д.) картридж просто выбрасывается и покупается новый, а принтер не будет поврежден. Внешний вид картриджа показан на рис. 3. Чернила в резервуаре картриджа удерживаются за счет пористой губки. Картридж заправляют через вентиляционное отверстие, которое находится на гладкой стороне картриджа и закрыто пластмассовой пробкой (отмечено на рис. 3).


Для заправки картриджа необходимо иметь:

  • шило или скальпель;


  • чернила;


  • шприц;


  • впитывающую салфетку;


Для заправки картриджа действуют в следующей последовательности:

Для того чтобы во время заправки не повредить печатающую головку картриджа, закрывают впитывающей салфеткой и фиксируют ее скотчем.

1. С помощью шила или скальпеля снимают пластмассовую пробку, закрывающую вентиляционное отверстие.

2. Наполняют шприц чернилами. Вместимость нового картриджа около 40 мл.

3. Размещают картридж на салфетке из впитывающего материала заправочным отверстием вверх.

4. Вводят иглу шприца в расширенное вентиляционное отверстие до центра картриджа. Медленно, чтобы успевала впитывать губка, вводят чернила внутрь картриджа до их появления в заправочном отверстии. Удаляют оставшиеся после заправки чернила из шприца обратно в чернильницу.

5. Устанавливают на место пластмассовую пробку. После этого устанавливают его вертикально на впитывающую салфетку печатающей головкой вниз на 5... 10 мин, пока чернила не перестанут сочиться из сопел. Для проверки готовности картриджа промокают печатающую головку впитывающей салфеткой, и, если после этого она через 1...2 минуты остается сухой, картридж готов к установке на принтер.

6. Картридж устанавливают на принтер и для контроля качества печати распечатывают на нем пробную страницу. Можно воспользоваться менее экономичным вариантом — режимом “цикл очистки” согласно руководству на принтер. Повторяют печать пробной страницы или “цикл очистки” несколько раз, до получения приемлемого качества печати.

Монохромный картридж CANON BCI-21BK



Рис. 4

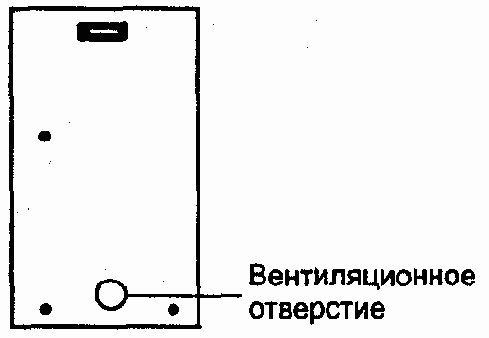

Рис. 5

Картридж Canon BCI-21BK устанавливается в печатающую головку Canon BC-21, которая используется в струйных принтерах Canon BJC 4x00/4550/5500, MultiPASS С20/СЗО/С50, Apple SW 2400/2500. Внешний вид картриджа показан на рис. 4, 5. Конструкция картриджа представляет собой резервуар, заполненный пористой губкой, за счет которой в нем удерживаются чернила. Вентиляционное отверстие, которое находится под крышкой (рис. 4), будет использовано для заправки.


С противоположной стороны картриджа находится выходное отверстие, через которое чернила поступают в печатающую головку.

Внимание! В связи с тем что печатающая головка не совмещена с картриджем, ее можно вывести из строя, если даже на короткое время оставить без чернил. Поэтому перед заправкой картриджей необходимо иметь запасные новые или заправленные картриджи и сразу после снятия картриджей с печатающей головки установить на нее запасные картриджи, установить ее в принтер и выполнить цикл очистки печатающей головки в соответствии с инструкцией по эксплуатации.

Для заправки картриджа необходимо иметь:

  • скальпель или нож;


  • шило;


  • чернила;


  • шприц для заправки чернил;


  • впитывающую салфетку;


  • скотч или липкую ленту.


Для заправки картриджа действуют в следующей последовательности:

1. Для того чтобы в процессе заправки чернила не вытекали из картриджа, вытирают его выходное отверстие впитывающей салфеткой и временно заклеивают его липкой лентой. В качестве липкой ленты рекомендуется использовать специальную ленту с безопасным липким слоем.

2. Для доступа к заправочному отверстию снимают крышку картриджа (см. рис. 5). Для этого укладывают картридж боком на салфетку, вставляют лезвие ножа между крышкой и корпусом картриджа и, раскачивая лезвие ножа, увеличивают зазор между крышкой и корпусом равномерно по всему периметру до полного отделения крышки от картриджа.

3. Расширяют отверстие под крышкой шилом, чтобы в него свободно входила игла шприца.

4. Наполняют шприц чернилами. Вместимость пустого картриджа 7...8 мл.

5. Вводят иглу шприца в заправочное отверстие до середины картриджа. Внутри картриджа находится пористая губка, поэтому может ощущаться легкое сопротивление.

6. Медленно, чтобы успевала впитывать губка, вводят в картридж чернила.

7. После заправки картриджа устанавливают на место крышку картриджа и фиксируют ее скотчем по всему периметру соединения. В крышке имеется небольшое вентиляционное отверстие, которое необходимо оставить открытым.

8. Снимают липкую ленту с выходного отверстия картриджа и устанавливают его вертикально на впитывающую салфетку выходным отверстием вниз на 5...10 мин, пока чернила не перестанут сочиться.


Убедившись, что картридж не течет, запечатывают выходное отверстие липкой лентой и помещают его для хранения в герметичный пластиковый пакет, для того чтобы чернила не высыхали.

9. Перед установкой картриджа в принтер снимают липкую ленту с его выходного отверстия, устанавливают в принтер и включают режим “цикл очистки” согласно инструкции по обслуживанию принтера. Повторяют “цикл очистки” несколько раз, до получения приемлемого качества печати.

Монохромные картриджи EPSON S020025, S020034, S020039, S020187

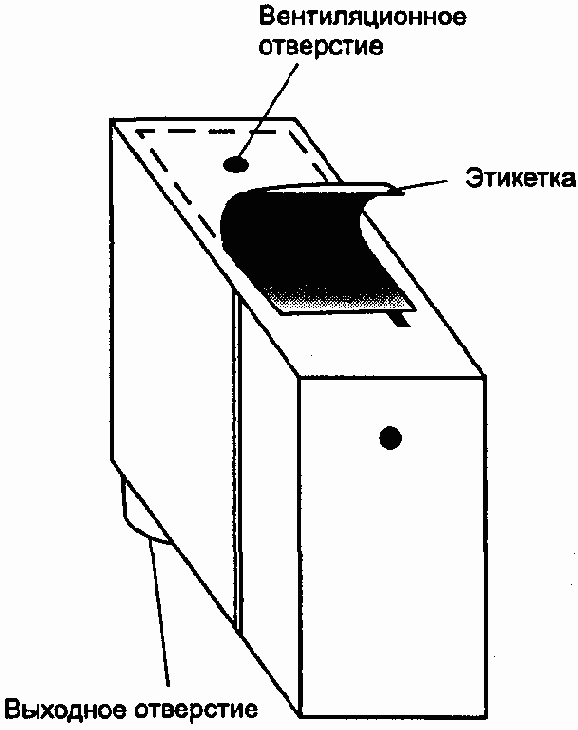

Рис. 6

Эти картриджи используются в струйных принтерах фирмы Epson (табл. 1). Внешний вид картриджа показан на рис. 6.

Таблица 1

Маркировка Совместимость
Epson S020025 Epson Stylus 800/1000
Epson S020034 Epson Stylus Color/Pro/Pro XL/Pro XL+
Epson S020039 Epson Stylus 800/800+/1000/400
Epson S020187 Epson Stylus 640/750


Конструкция картриджа представляет собой резервуар, заполненный пористой губкой, за счет которой чернила в нем удерживаются. Вентиляционное отверстие, которое находится под этикеткой (рис. 6), будет использовано для заправки. С противоположной стороны картриджа находится выходное отверстие, через которое чернила поступают в печатающую головку.

Внимание! В связи с тем что печатающая головка не совмещена с картриджем, а находится в принтере, ее можно вывести из строя, если даже на короткое время оставить без чернил. Поэтому перед заправкой картриджа необходимо иметь запасной картридж и сразу после снятия пустого картриджа установить запасной в принтер и выполнить цикл очистки печатающей головки в соответствии с инструкцией по эксплуатации.

Для заправки картриджа необходимо иметь:

  • скальпель или нож;


  • чернила;


  • шприц;


  • впитывающую салфетку;


  • скотч или липкую ленту.


Для заправки картриджа действуют в следующей последовательности:

1. Для того чтобы в процессе заправки чернила не вытекали из картриджа, вытирают его выходное отверстие впитывающей салфеткой и временно заклеивают липкой лентой. В качестве липкой ленты рекомендуется использовать специальную ленту с безопасным липким слоем.



2. Под этикеткой находятся два вентиляционных отверстия. Первое отверстие будет использоваться для того, чтобы в процессе заправки картриджа чернилами из него выходил воздух. Для этого вставляют в него иголку от шприца, проткнув ею этикетку.

3. Шприц с иглой наполняют чернилами (вместимость пустого картриджа 20...25 мл) и вставляют иглу во второе отверстие под этикеткой. Вводят иглу шприца в заправочное отверстие до середины картриджа. Внутри картриджа находится пористая губка, поэтому может ощущаться легкое сопротивление.

4. Медленно, чтобы успевала впитывать губка и выходить воздух, вводят в картридж чернила до их появления на этикетке.

5. После заправки картриджа вместо этикетки заклеивают верхнюю часть картриджа скотчем или клейкой лентой. В верхней части имеются вентиляционные каналы, которые необходимо оставить открытыми.

6. Липкую ленту снимают с выходных отверстий картриджа и устанавливают его вертикально на впитывающую салфетку выходным отверстием вниз на 5... 10 мин, пока чернила не перестанут сочиться. Убедившись, что картридж не “течет”, запечатывают выходное отверстие липкой лентой и помещают его для хранения в герметичный пластиковый пакет, для того чтобы чернила не высыхали.

7. Перед установкой картриджа в принтер снимают липкую ленту с его выходного отверстия, устанавливают в принтер и включают режим “цикл очистки” согласно инструкции по обслуживанию принтера. Повторяют “цикл очистки” несколько раз, до получения приемлемого качества печати.

Монохромные картриджи НР51640А, НР51645А



Рис. 7

Картридж HP 51640A устанавливается в струйные принтеры HP DJ 1200C/PS/230/250C/330/430/350C/650C, Copy Jet, a картридж HP 51645A — в струйные принтеры HP DJ 850C/820Cxi/870Cxi/890C/1100C/1600C/700/750C/ 750С+/755СМ, OJ Pro1150C. Печатающая головка в этом картридже совмещена с резервуаром, поэтому в случае неудачной заправки принтер не будет поврежден. Чернила в резервуаре удерживаются за счет разрежения воздуха. Внешний вид такого типа картриджей представлен на рис. 7.


Заправочное отверстие у него находится под наклейкой рядом с печатающей головкой и закрыто металлическим шариком. Для заправки картриджа необходимо иметь:

  • скальпель;
  • пинцет или отвертку с узким наконечником (неважно, плоским или крестообразным);
  • чернила;
  • шприц для заправки;
  • впитывающую салфетку;
  • скотч или липкую ленту.
Чтобы не испачкать рабочий стол чернилами, его застилают бумагой или газетами. Последовательность действий для заправки следующая:

1. Картридж переворачивают печатающей головкой вверх. Снимают защитную наклейку с заправочного отверстия с помощью скальпеля. Под наклейкой находится шарик.

2. Пинцетом или отверткой с тонким наконечником аккуратно, не деформируя отверстия, проталкивают шарик внутрь картриджа.

3. Наполняют шприц чернилами объемом примерно 40 мл.

4. Вводят иглу шприца через заправочное отверстие и медленно вводят чернила в картридж до появления чернильных пузырей в заправочном отверстии.

5. После введения в картридж чернил вытирают его заправочное отверстие салфеткой и заклеивают липкой лентой или скотчем так, чтобы внутрь не проникал воздух.

6. Переворачивают картридж печатающей головкой вниз и, удерживая в руке над впитывающей салфеткой, слегка нажимают боковые стенки картриджа так, чтобы из печатающей головки просочилась капля чернил.

7. Устанавливают картридж печатающей головкой вниз на впитывающую салфетку примерно на 5... 10 мин, пока чернила не перестанут сочиться из дюз печатающей головки. Для проверки готовности картриджа промокают печатающую головку впитывающей салфеткой, и, если после этого она через 1...2 мин остается сухой, картридж готов к установке в принтер.

8. Если в заправочный комплект входит специальный резиновый отсос, то две предыдущие операции делать не нужно. Для создания необходимого разрежения воздуха переворачивают картридж печатающей головкой вверх, плотно прижимают отсос к соплам и отсасывают воздух до появления на них чернил. Для проверки готовности картриджа промокают печатающую головку впитывающей салфеткой, и, если после этого она через 1...2 мин остается сухой, картридж готов к установке в принтер.



9. Картридж устанавливают на принтер и для контроля качества печати распечатывают на нем пробную страницу. Можно воспользоваться неэкономичным вариантом — режимом “цикл очистки” согласно руководству на принтер. Повторяют печать пробной страницы или “цикл очистки” несколько раз, до получения приемлемого качества печати.

Цветной картридж CANON BCI-21C



Рис.8

Картридж Canon BCI-21C устанавливается в печатающую головку Canon BC-21, которая используется в струйных принтерах Canon BJC 4x00/4550/5500, MultiPASS C20/C30/C50, Apple SW 2400/2500. Внешний вид картриджа показан на рис. 8. Его конструкция представляет собой три резервуара, заполненных пористой губкой, за счет которой чернила в них удерживаются. Вентиляционные отверстия, которые будут использованы для заправки, находятся под крышкой (см. рис. 8). С противоположной стороны картриджа находятся три выходных отверстия, через которые чернила поступают в печатающую головку.

Внимание! В связи с тем что печатающая головка не совмещена с картриджем, а находится в принтере, ее можно вывести из строя, если оставить даже на короткое время без чернил. Поэтому перед заправкой картриджей необходимо иметь запасной комплект заправленных или новых картриджей и сразу после снятия картриджей необходимо установить этот запасной комплект на принтер и выполнит “цикл очистки” печатающей головки в соответствии с инструкцией по эксплуатации.

Для заправки картриджа необходимо иметь:

  • скальпель или нож;


  • шило;


  • чернила;


  • отдельный шприц для чернил каждого цвета (можно использовать один шприц, но перед заправкой чернилами другого цвета его тщательно промывают дистиллированной водой);


  • впитывающую салфетку;


  • скотч или липкую ленту.


Для заправки картриджа действуют в следующей последовательности:

1. Для того чтобы в процессе заправки чернила не вытекали из картриджа, вытирают его выходные отверстия впитывающей салфеткой и временно заклеивают их липкой лентой. В качестве липкой ленты рекомендуется использовать специальную ленту с безопасным липким слоем.



2. Для доступа к заправочным отверстиям снимают крышку картриджа. Для этого укладывают картридж боком на салфетку, вставляют лезвие ножа между крышкой и корпусом картриджа и, раскачивая лезвие ножа, увеличивают зазор между крышкой и корпусом равномерно по всему периметру до полного отделения крышки от картриджа.

3. Расширяют отверстия под крышкой шилом, чтобы в них свободно входила игла шприца.

4. Наполняют шприц чернилами нужного цвета. Вместимость каждой пустой емкости цветного картриджа около 5 мл.

5. Вводят иглу шприца в заправочное отверстие емкости соответствующего цвета до середины картриджа. Внутри картриджа находится пористая губка, поэтому может ощущаться легкое сопротивление.

6. Медленно, чтобы успевала впитывать губка, вводят в картридж чернила. Необходимо иметь в виду, что при печати расход чернил разного цвета неравномерный. Поэтому объем заправки для чернил разных цветов может быть разным.

7. По окончании заправки чернилами одного цвета во избежание попадания их в резервуар для чернил другого цвета вытирают заправочное отверстие салфеткой.

8. Для заправки чернил другого цвета повторяют предыдущие операции.

9. После заправки картриджа устанавливают на место крышку картриджа и фиксируют ее скотчем по всему периметру соединения. В крышке имеется небольшое вентиляционное отверстие, которое необходимо оставить открытым.

10. Снимают липкую ленту с выходных отверстий картриджа и устанавливают его вертикально на впитывающую салфетку выходными отверстиями вниз на 5...10 мин, пока чернила не перестанут сочиться. Убедившись, что картридж не течет, запечатывают выходные отверстия липкой лентой и помещают его для хранения в герметичный пластиковый пакет, для того чтобы чернила не высыхали.

11. Перед установкой картриджа в принтер снимают липкую ленту с его выходных отверстий, устанавливают в принтер и включают режим “цикл очистки” согласно инструкции по обслуживанию принтера. Повторяют “цикл очистки” несколько раз, до получения приемлемого качества печати.



Цветные картриджи CANON ВС-05, ВС-06

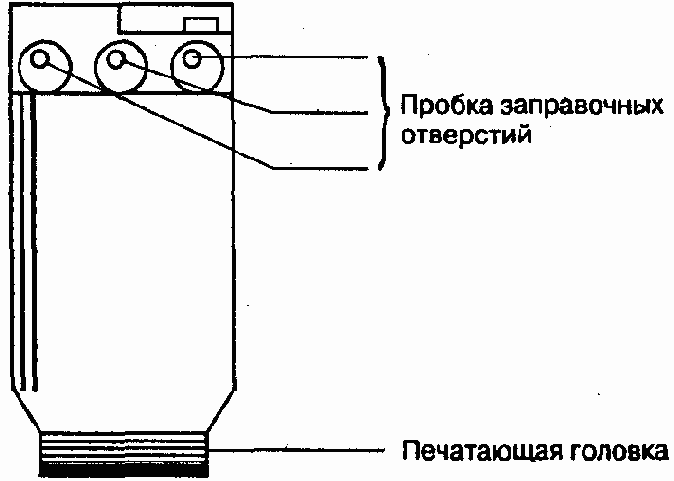

Рис. 9

Картридж Canon ВС-05 используется в струйных принтерах Canon BJC 150/210/240/250 и Apple SW, а фотокартридж Canon ВС-06 используется в струйных принтерах Canon BJC 240/250. Внешний вид картриджей показан на рис. 9. В этих картриджах печатающая головка совмещена с емкостью для чернил, поэтому в случае неудачной заправки картридж просто выбрасывается, а принтер не будет поврежден. Заправочные отверстия для чернил каждого цвета закрыты пластмассовыми пробками с вентиляционным отверстием (отмечено на рис. 9). Чернила в этих картриджах удерживаются в резервуарах за счет пористой губки, которой они заполнены. Для заправки картриджа необходимо иметь:

  • скальпель;


  • цветные чернила;


  • шприц для каждого цвета (можно использовать один шприц, но перед заправкой чернилами другого цвета его тщательно промывают дистиллированной водой);


  • впитывающую салфетку;


  • скотч или липкую ленту.


Для заправки картриджа действуют в следующей последовательности:

Для того чтобы во время заправки не повредить печатающую головку картриджа, на нее устанавливают прокладку из салфетки и фиксируют ее скотчем.

С помощью скальпеля извлекают пластмассовую пробку из заправочного отверстия одного из резервуаров картриджа.

Наполняют шприц чернилами нужного цвета. Вместимость каждого резервуара цветного картриджа 8 мл.

Размещают картридж на салфетке из впитывающего материала заправочным отверстием вверх.

Вводят иглу шприца в заправочное отверстие до центра картриджа. Медленно, чтобы успевала впитывать губка, вводят чернила внутрь картриджа до их появления в заправочном отверстии. Необходимо иметь в виду, что при печати чернила различного цвета расходуются неравномерно. Поэтому объем заправки может быть различным для чернил разного цвета.

По окончании заправки одним цветом вытирают заправочное отверстие впитывающей салфеткой и закрывают его пробкой.

Удаляют оставшиеся после заправки чернила из шприца обратно в чернильницу.

Для заправки остальных резервуаров повторяют предыдущие операции.



После заправки картриджа его устанавливают вертикально на впитывающую салфетку печатающей головкой вниз на 5...10 минут, пока чернила не перестанут сочиться из дюз. Для проверки готовности картриджа промокают печатающую головку впитывающей салфеткой, и, если после этого она через 1...2 мин остается сухой, картридж готов к установке на принтер.

Картридж устанавливают в принтер и для контроля качества печати распечатывают на нем пробную страницу. Можно воспользоваться менее экономичным вариантом — режимом “цикл очистки” согласно руководству на принтер. Повторяют печать пробной страницы или “цикл очистки” несколько раз, до получения приемлемого качества печати.

Цветные картриджи EPSON S020036, S020049, S020089, S020097



Рис. 10

Эти картриджи используются в струйных принтерах фирмы Epson (см. табл. 2). Внешний вид картриджей показан на рис. 10. Конструкция картриджа представляет собой три резервуара, заполненных пористой губкой, за счет которой чернила в них удерживаются. Вентиляционные отверстия, которые находятся в каждом резервуаре под этикеткой рис. 10), соединены с внешней средой с помощью специальных каналов и будут использованы для заправки. С противоположной стороны картриджа находятся три выходных отверстия, через которые чернила каждого цвета поступают в печатающую головку.

Таблица 2

Маркировка Совместимость
Epson S020036 Epson Stylus 800/1000
Epson S020049 Epson Stylus Color/Pro/Pro XL/Pro XL+
Epson S020089 Epson Stylus Color 400/600/800/850/1 150/1520
Epson S020097 Epson Stylus 200/Color 200/500


Внимание! В связи с тем что печатающая головка не совмещена с картриджем, а находится в принтере, ее можно вывести из строя, если даже на короткое время оставить без чернил. Поэтому перед заправкой картриджа необходимо иметь запасной картридж и сразу после снятия пустого картриджа установить запасной в принтер и выполнить “цикл очистки” печатающей головки в соответствии с инструкцией по эксплуатации.

Для заправки картриджа необходимо иметь:



  • скальпель или нож;


  • цветные чернила;


  • отдельный шприц для заправки чернил каждого цвета (можно использовать один шприц, но перед заправкой чернилами другого цвета его тщательно промывают дистиллированной водой);


  • впитывающую салфетку;


  • скотч или липкую ленту.


Для заправки картриджа действуют в следующей последовательности:

1. Чтобы в процессе заправки чернила не вытекали из картриджа, вытирают его выходные отверстия впитывающей салфеткой и временно заклеивают их специальной липкой лентой. В качестве такой ленты рекомендуется использовать специальную ленту с безопасным липким слоем, например InkMaster Tape.

2. Под этикеткой в каждом резервуаре находятся два вентиляционных отверстия. Первое отверстие будет использоваться для того, чтобы в процессе заправки картриджа чернилами из него выходил воздух. Для этого вставляют в него иголку от шприца, проткнув ею этикетку.

3. Шприц с иглой наполняют чернилами нужного цвета (вместимость пустого картриджа 20...25 мл) и вставляют иглу во второе отверстие резервуара. Вводят иглу шприца в заправочное отверстие до середины картриджа. Внутри картриджа находится пористая губка, поэтому может ощущаться легкое сопротивление.

4. Медленно, чтобы успевала впитывать губка и выходить воздух, вводят в картридж чернила до их появления на этикетке. Шприц удаляют из заправочного отверстия и вытирают впитывающей салфеткой

5. Для заправки остальных резервуаров повторяют предыдущие операции. Необходимо учитывать, что при печати расход чернил происходит неравномерно по разным цветам, поэтому объем заправки может быть разным для чернил разных цветов. Оставшиеся в шприце чернила возвращают в соответствующую чернильницу.

6. После заправки картриджа вместо этикетки заклеивают верхнюю часть картриджа скотчем или клейкой лентой. В верхней части резервуаров картриджа имеются вентиляционные каналы, которые необходимо оставить открытыми.

7. Снимают липкую ленту с выходных отверстий картриджа и устанавливают его вертикально на впитывающую салфетку выходным отверстием вниз на 5... 10 мин, пока чернила не перестанут сочиться.


Убедившись, что картридж не “течет”, запечатывают выходное отверстие липкой лентой и помещают его для хранения в герметичный пластиковый пакет, чтобы не высыхали чернила.

8. Перед установкой картриджа в принтер снимают липкую ленту с его выходного отверстия, устанавливают в принтер и включают режим “цикл очистки” согласно инструкции по обслуживанию принтера. Повторяют “цикл очистки” несколько раз до получения приемлемого качества печати.

Картриджи НР51626А, HP51626G, НР51629А, HP51629G, НР6614А, HP6614D, НР51633А, НР51633М

Картриджи применяются в струйных принтерах фирмы Hewlett Packard 400, 500 и 600-й серий.

Прежде чем ознакомиться с алгоритмом заправки картриджей, остановимся на их некоторых конструктивных особенностях. Картриджи имеют почти одинаковую конструкцию. Различаются они лишь объемом заправляемых чернил и наличием или отсутствием небольших корпусных элементов. Внешний вид картриджей и этапы их заправки показаны на фото 38—44. Эти картриджи имеют достаточно сложную конструкцию. На фото 38 показан внешний вид разобранного картриджа НР51633М. Он состоит из корпуса (фото 38.1), верхней крышки (фото 39.1) с прокачным (фото 39.2) и заправочным (фото 39.3) отверстиями, воздушных мешков (фото 38.2), контактной площадки с пленочным шлейфом (фото 39.4), печатающей площадки с чернильными соплами (фото 40.1) и редукционного клапана со спиралевидным воздушным каналом (фото 40.2).

Такая нетипичная для других фирм—производителей конструкция картриджа (наличие воздушных мешков, прокачного отверстия и редукционного клапана с воздушным каналом) нужна для того, чтобы исключить неконтролируемое вытекание чернил через его выходные сопла. Это достигается тем, что по мере расходования чернил внутри картриджа создается воздушное разрежение (имеющее относительно непостоянную величину. При печати принтера по мере расходования чернил внутри картриджа должно увеличиваться разряжение. К его верхней крышке внутри прикреплены два воздушных мешка, внутренние полости которых связаны с внешней средой через прокачное отверстие.Воздушные мешки за счет разрежения внутри картриджа постепенно надуваются. Тем самым они демпфируют резкое изменение разрежения внутри СК. Если воздушные мешки уже надуты и внутреннее разрежение в картридже превысит определенную величину, в нижней части картриджа открывается редукционный клапан и устанавливается номинальное разрежение. Воздушные мешки при этом сдуваются.

Таким образом, внутри картриджа постоянно создается разрежение, которое не мешает процессу печати и в то же время исключает неконтролируемое вытекание чернил через выходные сопла.
